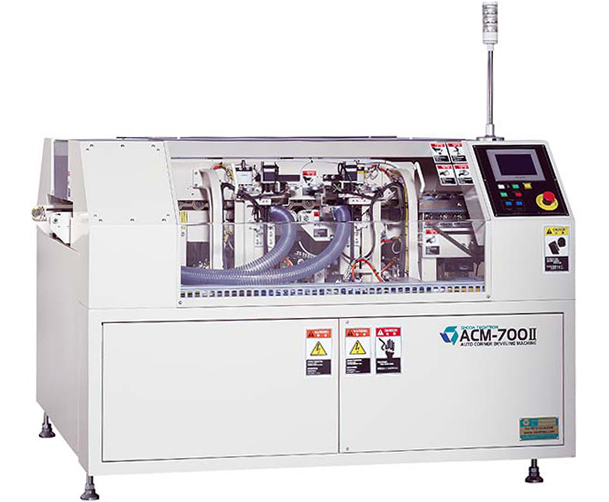

ACM-700Ⅱ コーナー面取機

特徴

  • 高回転Techtronモーター(小型高周波モーター)の採用で、精密面取加工に対応します。

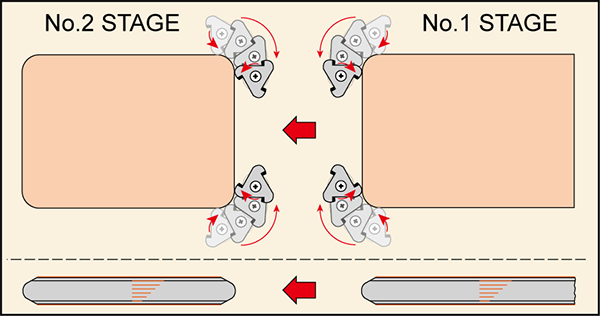

  • 銅張積層基板の切断後の四コーナー部R面取り加工をする事で、後工程におけるフィルム、スクリーンの破損を防止します。(特許1584326号)
  • 面取量はダイヤルゲージにより正確な調整が可能です。
  • 刃物高さ設定が画面入力式にて自動変更になりました。

機械仕様

対象ワークサイズ 最大：700mm(長さ)×700mm(幅))
最小：200mm(長さ)×200mm(幅))
板厚：0.3mm～2.4mm
加工精度 Rサイズ：3R(固定)
使用電源(集塵機付) 3相AC200/220V/8.1KVA/23.49A
機械外形寸法 1,495(W)×1,672(L)×1,090(H)mm
機械重量 750kg
