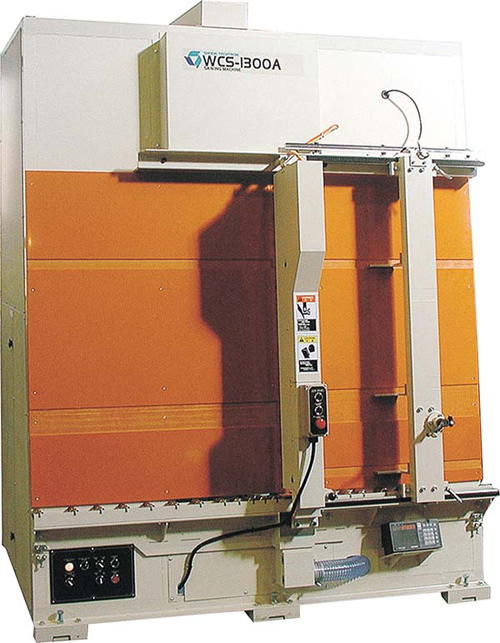

WCS-1300A ワイドカットソー

 シンプルな機構によるカットソーとして幅広い基板の加工をカバーしています。

特徴

  • 縦型で場所をとりません。
  • 切断位置寸法表示は視認性の優れたデジタルにて表示されます。
  • 切断位置の定規移動はラック式で軽く、セットが簡単です。
  • 重ね切りにより処理枚数が向上します。

機械仕様

対象ワークサイズ 最大:1,300mm(長さ)×1,300mm(幅))
最小:100mm(長さ)×100mm(幅))
最大重ね厚さ:25mm
加工精度 加工辺の直線度:±0.1mm以内(1.6t加工時)
使用電源(集塵機付) ~10m/min.(通常切断速度5m/min.ガラスエポキシ基板)
軸回転数 3,000rpm.(サーボ式)
制御方式 NC制御
使用電源(集塵機付) 3相AC200/220V/6.47KVA/19A
使用エア 30NL/min. 0.5Mpa. ドライクリーンエア
機械外形寸法 1,950(W)×1,670(L)×2,520(H)mm
機械重量 1,250kg
