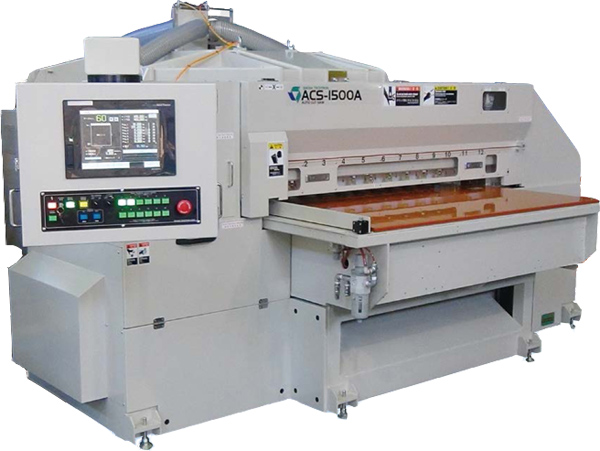

ACS-1500A オートカットソー

 最大1,500mmストロークの加工、ガラエポフルサイズ原板を15枚重ねて自動切断します

特徴

  • 操作は専用対話ソフトにより簡単に使用可能です。
  • 主軸サーボモータ化により、幅広い回転数を自由に変更する事が可能となり、従来の3相モータと比べモータトルクが5倍以上にアップしました。
  • カッタ加工距離やアラームメッセージを画面に表示する安全設計です。
  • 加工パターンは60種類以上を登録可能です。
  • 分割クランプによりワークを確実に固定し、ガラエポ基板(1.6t)を15枚重ねて切断が可能です。
  • 耳処理(粉切断)時には自動的に切断速度が設定速度に変更されます。

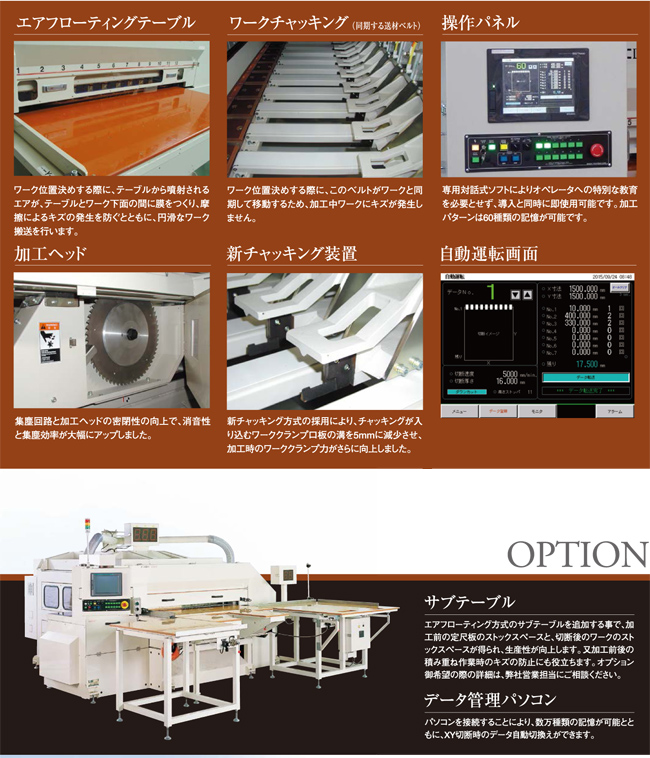

  • 加工テーブル(セットテーブル)は、エアフローティング式を採用している為、ワークの位置決めが容易に行え、ワークへの擦り傷防止に寄与します。
  • 切断時の位置決めは12カ所のワークホルダにより、確実にチャックし引込コンベアおと同期する機構となり、高精度で擦り傷、打痕を気にしない切断が可能です。

機械仕様

対象ワークサイズ 最大:1,500mm(長さ)×1,500mm(幅))
最小:200mm(長さ)×200mm(幅))
最大重ね厚さ:25mm ※35mm対応可能(オプション)
切断重ね寸法 ガラスエポキシ最大10枚(1.6t) フェノール最大15枚(1.6t)
加工精度 設定値 ±0.1mm以内
カッター送り精度 ~10m/min.(通常切断速度5m/min.ガラスエポキシ基板)
軸回転数 3,000rpm.(サーボ式)
制御方式 NC制御
使用電源 3相AC200/220V / 18KVA(集塵機含)
使用エア 180NL/min. 0.5Mpa.

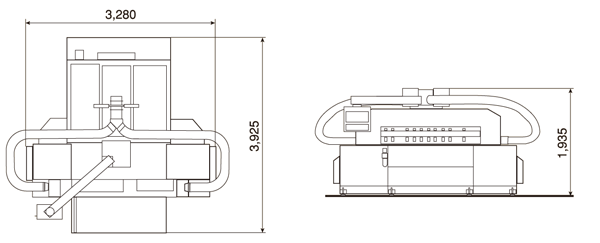

機械外形寸法 3,280(W)×3,925(L)×1,935(H)mm(投・受付)
機械重量 3,425kg
