上限値、下限値を設定しOK/ＮＧ判定を行います。
上限値、下限値を設定しOK/ＮＧ判定を行います。
| 対象ワークサイズ | 最大 : 630mm（長さ）×630mm（幅） 最小 : 330mm（長さ）×330mm（幅） 板厚 : 0.2mm～2.4mm |
|---|---|

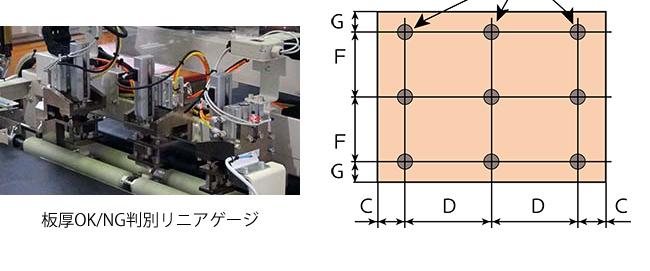

| 測定タクト | 12秒／枚 （9点測定時）※基板、測定位置により変化します。 |
| 測定精度 | ±0.005mm以内 ※ブロックゲージ測定時の繰り返し精度 |
| 測定判定機能 | 上限値、下限値を設定し、OK/ＮＧ判定を行います。NG基板はライン外へ排出します。 |
| 使用電源 | 3相AC/200/220V 6.0KVA |
| 使用エア | 0.5MPa（ドライクリーンエア）50Nl/min. PT3/8 |
| 機械外形寸法 | 1,820(W)ｘ2,009(L)ｘ2,165(H)mm |
