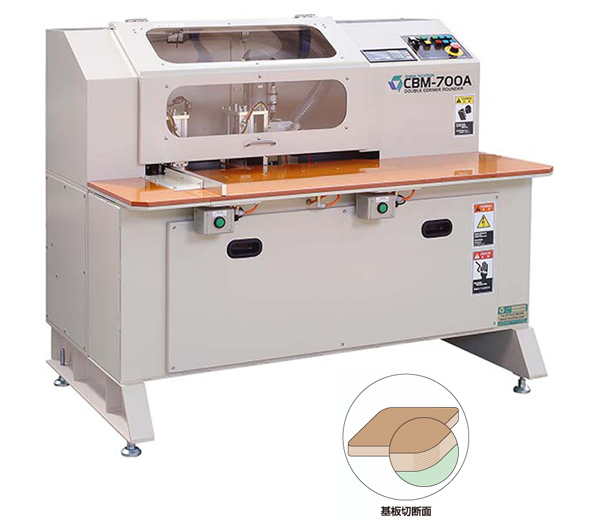

CBM-700A 手動コーナートリミングマシン

　銅張積層基板切断後の4コーナーをRトリミングする事で後工程のトラブルを防止します。

特徴

  • 7,200回転のインバータモータにより美しい加工面が得られます。
  • ダイヤモンドカッタ採用によりバリの発生を防ぎます。
  • 1.6tワークなら10枚まで、0.1tワークなら100枚まで重ねて一度に加工できます。(同時２コーナ可能)
  • クランプを変更する事で、Rサイズの変更が可能です。(3R～10R)

機械仕様

対象ワークサイズ 最大：700mm(長さ)×700mm(幅))
最小：200mm(長さ)×200mm(幅))
板厚：Min.0.1t～Max.18mm (上下当板含まず)
加工タクト 8sec./2コーナ
Rサイズ 3R～10R可変式(クランプの交換による)
軸回転数 6,000～7,200rpm. 回転数可変可能
切削送り エアハイドロユニット
使用電源(集塵機付) 3相AC200/220V/8.45KVA/24.5A
機械外形寸法 1,600(W)×1,045(L)×1,280(H)mm
機械重量 600kg
